Antenas

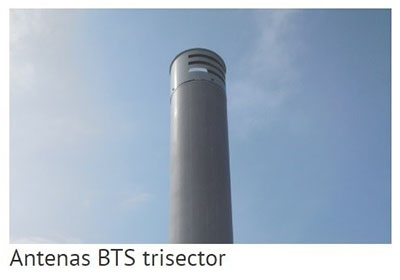

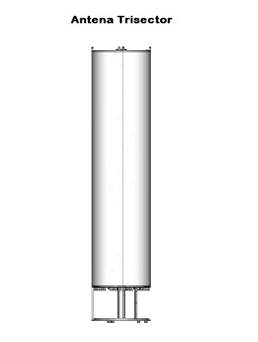

Antenas Bts Trisector

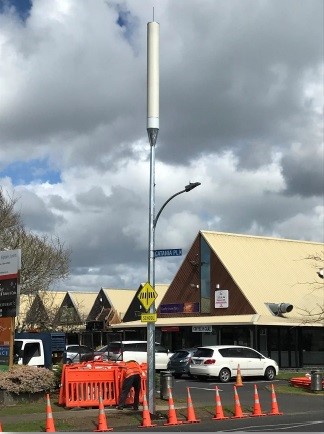

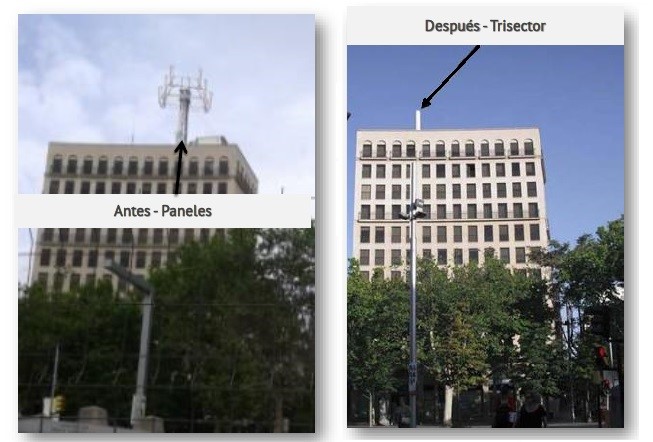

Las antenas trisector de compartición, una nueva generación de antenas para estaciones base de telefonía móvil, se puede llegar a tener antenas trisector equivalentes a conjuntos de 18 paneles de una antena tradicional, haciendo posible la compartición de emplazamientos y su mimetización.

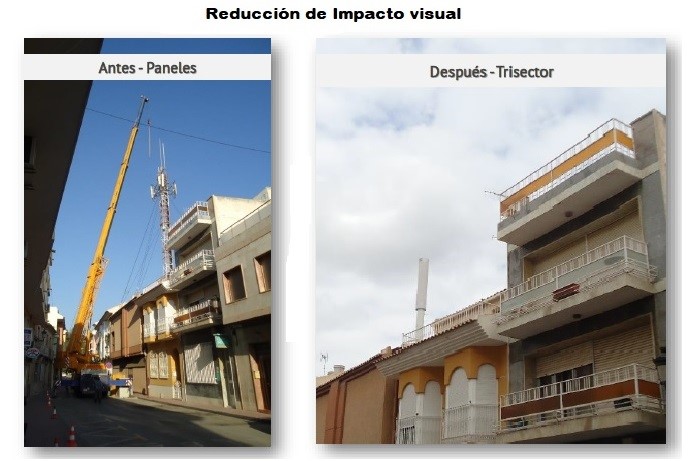

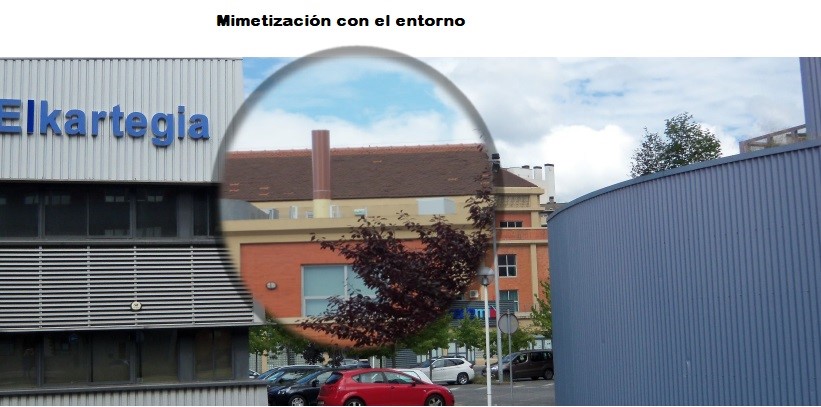

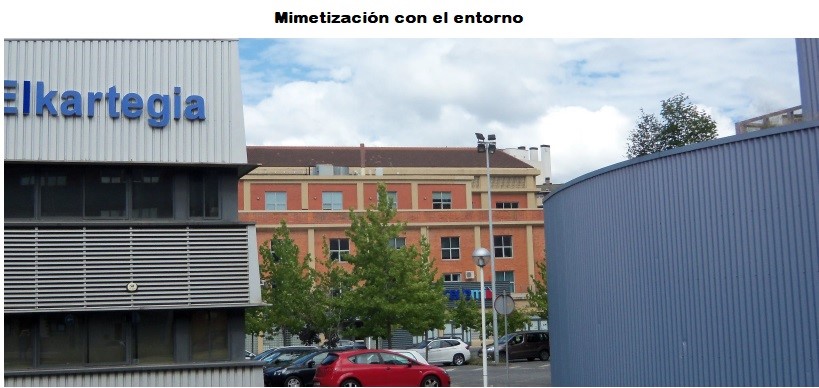

La innovadora línea de antenas trisector de compartición reduce significativamente el impacto visual, siendo posible -si se desea- mimetizar la antena, facilitando su integración en el entorno mediante la simulación de elementos constructivos, manteniendo la versatilidad de ajustes azimutal y cenital (tilt). Además, el bajo tamaño de esta familia de antenas simplifica las labores de instalación y mantenimiento.
Cada antena se puede suministrar en configuraciones monosector, bisector o trisector. Así mismo cada antena puede ser distribuida en diferentes colores y acabados estéticos. La familia de antenas ENVIA está preparada para la incorporación de un RET Compacto (Tilt Eléctrico Remoto) y una nueva solución de RET interno.
- •Configuraciones multisector: Disponible en configuraciones monosector, bisector 120º, bisector 180º y trisector.
- •Tilt Eléctrico Variable y RET: Tilt Eléctrico y preparado para configuración remota mediante RET, y RET INTERNO.
- •Doble azimut: Azimut global y azimut independiente para cada sector en configuraciones de antenas compactas.
- •Zona de accesibilidad: El compartimento inferior permite un acceso fácil a los conectores y ajustes de la antena (tilt y azimut).

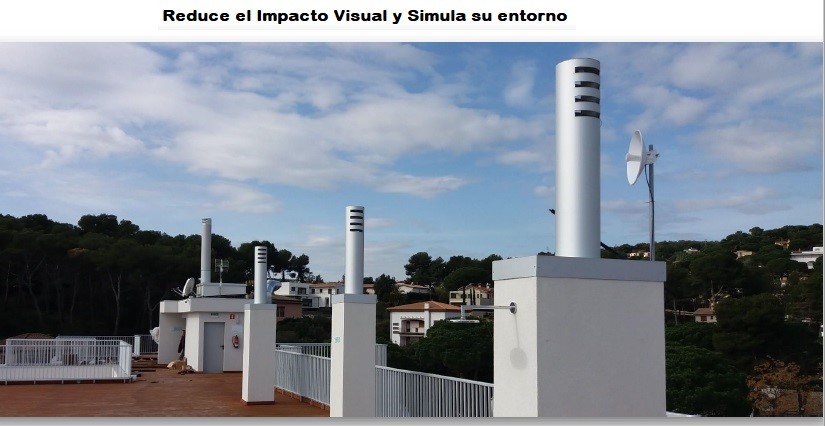

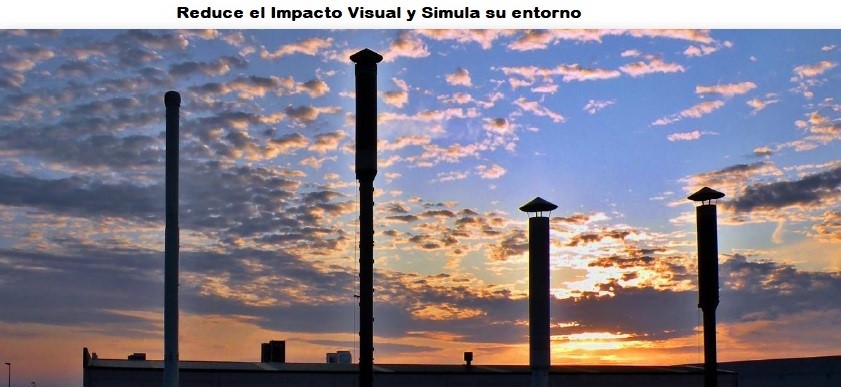

- •Mínimo impacto visual: Su reducido tamaño, junto a la posibilidad de añadir complementos, permite la integración con elementos constructivos, reduciendo al máximo el impacto visual y facilitando la obtención de emplazamientos.
- •Al compartir emplazamiento se reducen los costes.

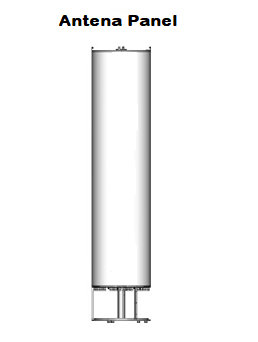

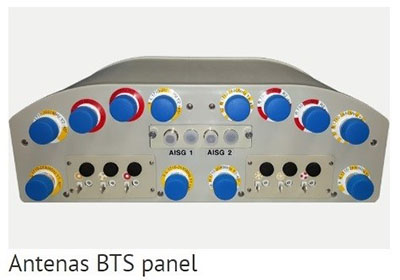

Antenas panel
Las antenas panel forma parte de una nueva generación de antenas para estaciones base de telefonía móvil, que permiten integrar en un único panel el equivalente de hasta 6 paneles monobanda tradicionales.
La innovadora línea de Antenas panel reduce significativamente el impacto visual, siendo posible -si se desea- mimetizar la antena, facilitando su integración en el entorno mediante la simulación de elementos constructivos, manteniendo la versatilidad de ajustes azimutal y cenital (tilt). Además, el bajo tamaño de esta familia de antenas simplifica las labores de instalación y mantenimiento. Esta familia de antenas está preparada para la incorporación de un RET Compacto (Tilt Eléctrico Remoto).
La antena Panel puede instalarse sobre un mástil tradicional, mediante anclajes y tilt mecánico o bien integrarse estéticamente con el mástil modular cuadrado.
Puntos clave de nuestras antenas panel

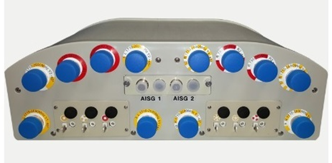

- •Conectores y ajustes. Situados en la parte inferior permite, un acceso fácil a los conectores y ajustes de la antena (tilt y azimut).
- •Mínimo tamaño. La tecnología fractal permite reducir al máximo el tamaño de la antena, reduciendo la carga al viento y su peso.

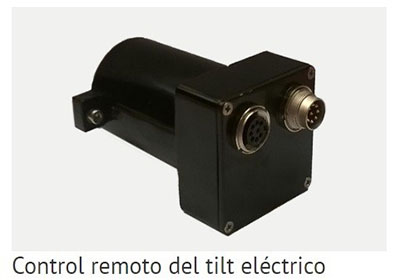

CONTROL REMOTO DE TIL ELECTRICO
RET (Control remoto del tilt eléctrico variable)
Siguiendo la filosofía Redes, la solución de control remoto del tilt eléctrico variable es un diseño propio, totalmente adaptado a los productos TELNET. Presentamos varios modelos, cada uno de ellos puede adaptarse a las necesidades de los operadores, de las diferentes antenas o entornos y siempre con un funcionamiento a nivel de software común para todos ellos. Los diferentes modelos son:
Externo Multimotor: Diseñado para antenas controladas por un único operador.
Externo Monomotor: Diseñado para antenas multioperador, permite el control individual de cada banda de frecuencia.

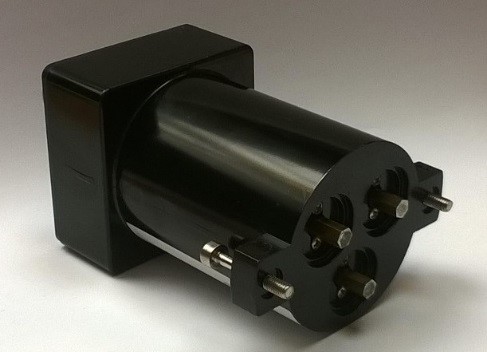

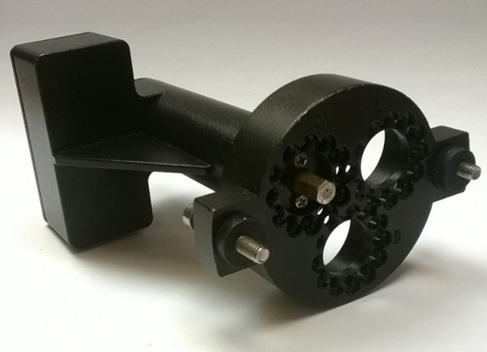

Interno: Nueva solución diseñada para antenas que incluyen toda la solución dentro del radomo de la antena.
Adaptabilidad
Con los diferentes modelos existentes, podemos adaptarnos a cualquier condicionante, escenario o necesidad de los operadores. Del mismo modo que las antenas están completamente preparadas para su instalación en emplazamientos compartidos, los RET dan libertad de movimiento de los diferentes tilts asociados a las bandas de cada operador.

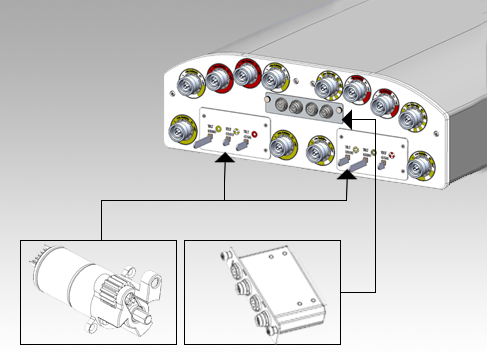

•Modularidad: Todas nuestras soluciones están preparadas para poder ser sustituidas sin necesidad de modificar la instalación de la antena, ni perder el control sobre la posición de tilt necesaria en cada banda.
•Control manual: Todos los modelos permiten el control manual de los tilt para evitar la pérdida de control sobre los mismos en caso de emergencia.
•Ubicación: En todas las antenas, los RET se instalan en la parte inferior de las mismas, para permitir un acceso sencillo a los conectores y facilitar así el proceso de instalación de la antena.
•Compatibilidad: Los RET, cumplen con los protocolos AISG2.0/3GPP y son compatibles con equipos: ERICSSON, NOKIA, HUAWEI, etc…

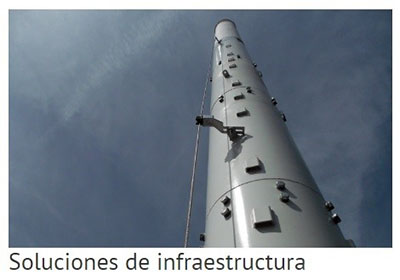

SOLUCION DE INFRAESTRUCTURA
Infraestructura para antenas BTS
Compacto es la denominación utilizada para un nuevo concepto de sistema radiante y mástil, integrado en un único producto para entorno urbano y con un mínimo impacto visual. Esta solución ha sido diseñada para lograr la máxima compatibilidad a la hora de incorporar toda la gama de antenas compactas.
El Mástil Universal Modular Compacto MUM45 admite tres posibles tipos de anclajes estándares:

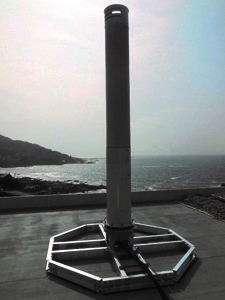

Anclaje a bancada flotante autosoportada

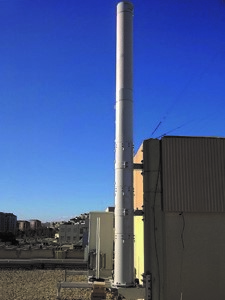

Anclaje a casetón (Pilar de pared)

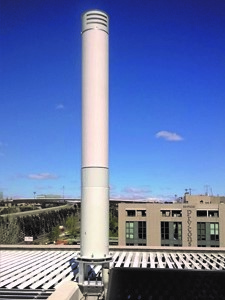

Anclaje a pilar (Pilar de suelo)
Adaptabilidad
Para aquellos casos en los que por restricciones de espacio o condiciones especiales del propio emplazamiento lo requieran, puede realizar bajo petición un estudio de cada caso en particular y realizar una adaptación del producto para un emplazamiento concreto. Esta opción conserva todos los parámetros de diseño y garantías estructurales de la solución original.

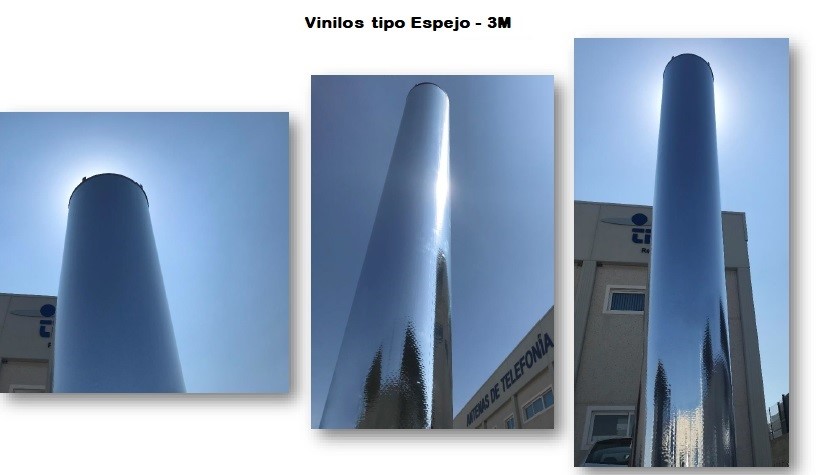

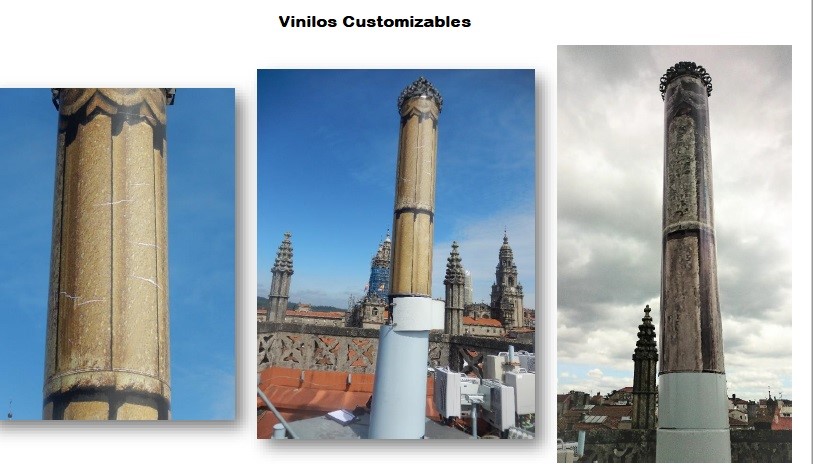

•Bajo impacto visual: Se puede igualar el diámetro del mástil al diámetro de la antena, para maximizar la mimetización del conjunto completo con el ambiente. Se puede modificar el sombrerete, el color…
•Seguridad: Se pueden instalar sistemas de seguridad tipo Game System, adecuados a las diferentes normativas de cada país.
•Modularidad:La estructura se descompone en varios módulos para posibilitar su manejo manual durante el transporte e instalación. Cada módulo está diseñado y dimensionado para poderse instalar sin necesidad de grúa.
•Complementos: Todas las bancadas están preparadas para incorporar soportes tubulares de 1,2 m de alto, para la colocación de dispositivos como cabezas remotas o radio enlaces, reduciendo al mínimo la distancia de cables y el espacio de azotea ocupada.
